Технологическая схема получения очищенных ферментных препаратов
Страница 1

Схемы получения ферментных препаратов зависят от свойств выделяемого фермента и методов очистки, примененных для получения препарата нужной степени чистоты. В качестве примера рассмотрим технологическую схему получения препаратов из поверхностной и глубинной культур в виде жидких концентратов, сухих технических препаратов, получаемых сушкой распылением, и препаратов, осажденных органическими растворителями (рис. 2). TTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTT

Фильтрат охлажденной культуральной жидкости собирается в основном сборнике и по мере надобности передается в сборник небольшой вместимости перед поступлением в подогреватель вакуум-выпарной установки пленочного типа. Концентрат культуральной жидкости с содержанием сухого вещества 6 – 10 % поступает в сборник концентрата. Для получения сухого технического препарата концентрат направляют в башню распылительной сушилки 8. Сухой препарат через циклон 10, бункер 11 и шнек 12 попадает на стадию стандартизации, фасования и упаковывания.

Безымянный2

Безымянный2

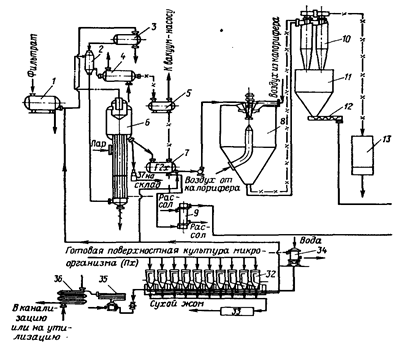

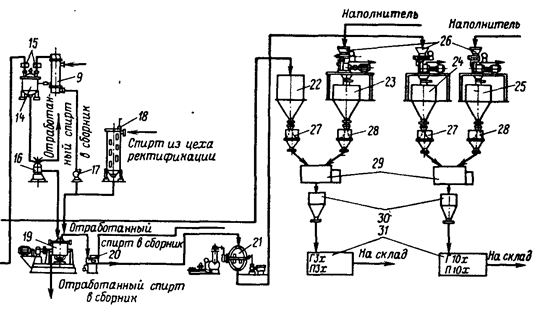

Рис. 2.

Принципиальная технологическая схема получения очищенных препаратов из культур микроорганизмов, выращенных глубинным и поверхностным способами:

1 – сборник фильтрата культуральной жидкости; 2 – подогреватель вакуум-выпарной установки; 3 – сборник экстракта поверхностной культуры; 4 – конденсатор; 5 – сборник конденсата; 6 – вакуум-выпарной аппарат; 7 – сборник концентрата; 8 – распылительная сушилка; 9 – теплообменники; 10 – циклон; 11 – бункер для высушенного препарата; 12 – шнек; 13 – фильтр рукавный; 14 – осадитель; 15 – дозаторы; 16 – сепаратор; 17 – насос для спирта; 18 – мерник для спирта; 19 – смеситель промывки осадка спиртом: 20 – центрифуга; 21 – вакуум-сушилка роторная; 22 – бункер для высушенного осадка; 23. 25 – бункера для наполнителей; 24 – бункер для сухого препарата; 26 – установки дисмембраторов; 27, 28 – весы; 29 – смесители непрерывного действия; 30 – бункера для стандартизированного препарата; 31 – установки для фасования и упаковывания препаратов; 32 – установка для экстракции ферментов; 33 – сушилка для биошрота; 34 – резервуар для воды; 35 – стерилизационная установка для сточных вод; 36 – охлаждающий теплообменник; 37 – фасование и упаковывание жидкого препарата Г2х или П2х.

Для получения более очищенного препарата концентрат из сборника подается на осаждение органическим растворителем. Предварительно концентрат охлаждают в теплообменнике до температуры 2 – 3 °С и подают через дозатор в осадитель. Одновременно в осадитель дозируется охлажденный растворитель. Образовавшийся осадок отделяют на сепараторе 16. Надосадочную жидкость направляют на регенерацию, а осадок – на промывку спиртом и повторное сепарирование. Промытый осадок высушивают в вакууме, измельчают, взвешивают, смешивают с наполнителем и направляют на фасование и упаковывание.

При получении ферментных препаратов из культур микроорганизмов, выращенных поверхностным способом, процесс очистки начинается с экстракции ферментов водой. Нерастворимый осадок высушивают и в виде сухого биошрота утилизируют на корм скоту.

Экстракт с содержанием сухого вещества 7 – 14 % при получении из него сухих препаратов не нуждается в дополнительном концентрировании и поэтому может быть сразу направлен на распылительную сушку с целью получения технического препарата, или же экстракт направляется в охладитель, а затем на осаждение органическими растворителями или солевыми растворами. Из экстракта можно получать стабильный жидкий концентрат с содержанием сухого вещества 50%, для чего экстракт направляют в сборник, затем в подогреватель и на вакуум-выпарную установку. Готовый жидкий концентрат фасуют в специальные емкости и направляют на склад готовой продукции. Из глубинной культуры можно также получать жидкие концентраты, например, методом ультрафильтрации.
