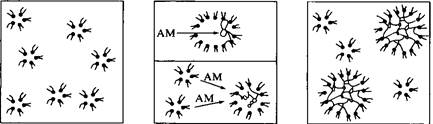

Рис. 14. Полимеризация акриламида в микроэмульсиях типа «вода в масле». Полимеризация происходит в некоторых мицеллах, которые растут за счет внедрения в них новых молекул мономера. Поступление мономера в мицеллы осуществляется либо благодаря диффузии через дисперсионную среду, либо вместе с мицеллами, которые коалесцируют с мицеллой, содержащей зародыш полимерной цепи

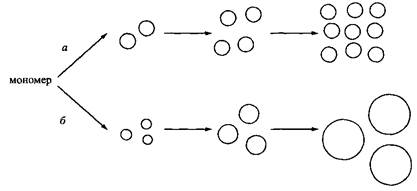

Рис. 15. Схема, иллюстрирующая рост полимерных частиц при микроэмульсионной полимеризации и эмульсионной латексной полимеризации
На начальной стадии микроэмульсионной полимеризации возникает огром-ное число мицелл, солюбилизировавших мономер. По окончании реакции число микрочастиц латекса сокращается примерно на три порядка. Следовательно, только небольшая доля молекул ПАВ используется для стабилизации латекса и после завершения реакции остается избыток поверхностно-активного вещества, образующего небольшие мицеллы диаметром 2-4 нм, которые сосуществуют с частицами латекса диаметром 25-50 нм.
Интересно, что очень большие молекулы полимера, например полиакриламид с молекулярной массой 4 · IO6, включается в капельки воды радиусом 15 нм. Радиус инерции такой макромолекулы, растворенной в воде, равен 125 нм. Это указывает на то, что молекула претерпевает конформационный коллапс, а вода, находящаяся в ядре частицы, действует скорее как пластификатор, а не растворитель полимера.
Полимеризация в биконтинуальных микроэмульсиях
Биконтинуальные микромульсии, основанные на неионных ПАВ, солюбилизи-руют большие количества акриламида. Сразу после начала полимеризации прозрачная система мутнеет, и ее вязкость увеличивается. Возрастание вязкости обусловлено образованием в доменах воды очень больших макромолекул. Ближе к концу реакции система снова становится маловязкой и прозрачной. Как и при полимеризации в микроэмульсиях типа «вода в масле», реакция протекает чрезвычайно быстро: полная конверсия мономера достигается менее чем за 20 мин.
Биконтинуальная структура при инициировании полимеризации сразу разрушается, по-видимому, в результате расходования мономера, который в основном локализуется на межфазной поверхности масло-вода и действует как сорастворитель. В результате возникает двух- или многофазная система. Она постепенно трансформируется в конечную структуру, представляющую собой капельки микролатекса, диспергированные в водной фазе. Размер латексных частиц обычно немного больше, чем размер частиц, образующихся при полимеризации в микроэмульсиях «вода в масле». Это происходит главным образом из-за более высоких концентраций мономера, использующихся при полимеризации в биконтинуальных микроэмульсиях. Размер частиц существенно зависит от соотношения мономер/ПАВ, причем чем оно выше, тем больше размер образующихся полимерных частиц. Возможность использования высоких концентраций мономера — главное преимущество применения для полимеризации биконтинуальных микроэмульсий по сравнению с капельными микроэмульсиями.
Распределение частиц по размерам, выраженное как dw/dn, оказывается гораздо более узким, чем при обычной латексной полимеризации. Типичное значение этого соотношения для акриламида при полимеризации в биконтинуальных микроэмульсиях составляет 1.10-1.15, в то время как для обычной эмульсионной полимеризации оно равно -2.
Статьи и публикации:
Функции кожи
Защитная от повреждающего действия физических, химических и биологических неблагоприятных факторов внешней среды.
Защита от физических факторов (воздействия, трения, давления, ушибов, растяжений, действия высоких и низких температур, эле ...
Квантово-полевая картина мира
Практические потребности людей, их постоянный интерес к вопросу об устройстве мира, привели к созданию совершенно новой теории - квантовой теории поля и на её основе квантово-полевой картины мира (КПКМ).
В КПКМ возникает новая концепция ...
Электронная микроскопия
Взаимосвязь длины волны света и предела разрешения сохраняется для любой формы излучения, как для световых лучей, так и для электронов. Однако в последнем случае предел разрешения существенно ниже. Длина волны электрона уменьшается с увел ...
